Der SDRelektor wurde erstmalig in der Mai Ausgabe 2007 der Zeitschrift Elektor vorgestellt. Bei diesem Gerät handelt es sich um einen Software Defined Radio (SDR) Empfänger für den Empfangsbereich von 150 kHz bis 30 MHz.




Die Hardware des SDRelektor gibt es als fertige Platine direkt bei Elektor zu kaufen. Alternativ kann man eine unbestückte Platine im PBC Shop erwerben und selbst bestücken. Ein Eigenproduktion der Platine ist aufgrund der sehr engen Leiterführung und der sehr häufigen Durchkontaktierungen wohl nur mit semiproffessionellem Equipment möglich.

Auf der SDRelektor Platine kommen bis auf zwei Ausnahmen ausschließlich klassische Bauelemente zum Einsatz. Die Bestückung ist aufgrund der sehr kleinen Lötaugen etwas kniffelig, aber machbar.



Die beiden erwähnten Bauform-Ausnahmen sind die SMS Chips CY27EE16 von Cypress und FT232R von FTDI, welche man im Shop von AK Modulbus erwerben kann.

Mit viel Geduld und einer feinen Lötspitze kann der erfahrene Löter diese auch ohne spezielle Technik auf die Platine bringen. Der von mir angewandte Trick:

Zuerst werden die Kontakte auf Platine und Chip mit etwas Lötzinn verzinnt. Dann wird der Chip !! gerade !! auf die Platine gesetzt und an zwei Ecken vorsichtig "angeheftet". Beim nun folgenden Löten der Kontakte wird kein weiteres Lötzinn dazugegeben, sondern das vorhandene nur erwärmt.

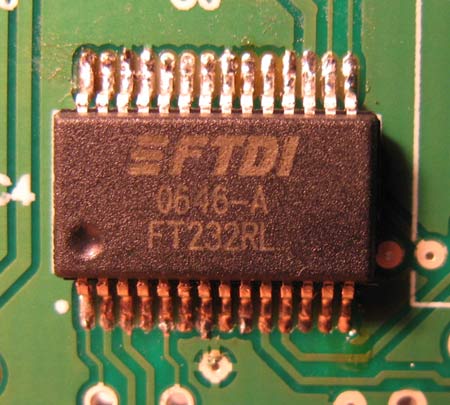

Dieses Verfahren klappt eigentlich immer und bringt solche Ergebnisse wie das nebenstehende zustande.



Ist alles aufgelötet oder die gekaufte Platine angeliefert kann der SDR Empfang beginnen.

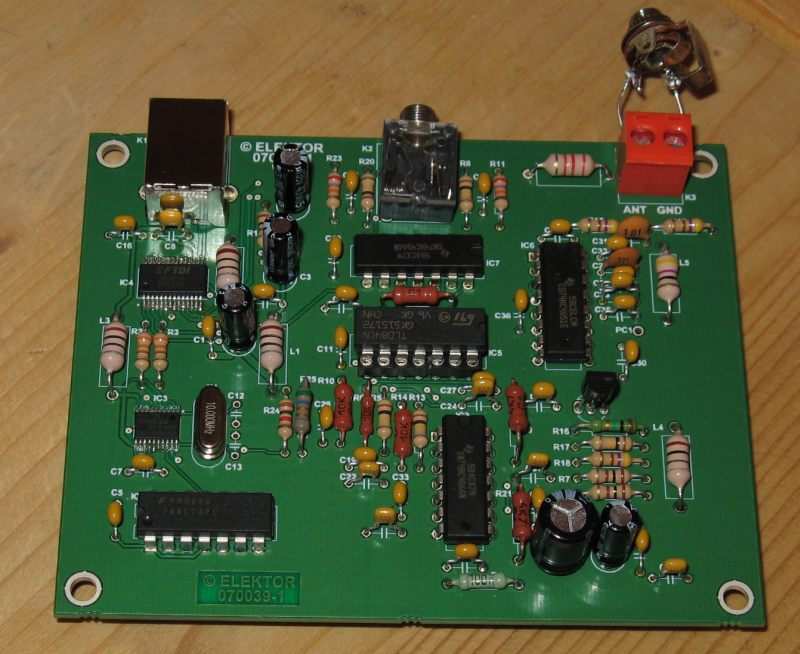

Der USB Anschluss des SDRelektor dient zur Stromversorgung des gesamten Empfängers und zur Abstimmung. Der Standartanschluss der Antenne kann durch Verwendung des Anschlusspunktes PC1 um einen weiteren Eingang z.B. für einen Preselector ergänzt werden.

Der Klinkenstecker dient zum Anschluß an die Soundkarte und leitet das Empfangssignal an den Computer weiter.
Der SDRelektor ist ein Empfänger nach dem IQ Mischer Prinzip. Dadurch werden an die verwendete Soundkarte besondere Anforderungen gestellt. Insbesondere ein echter Stereoeingang ist Vorraussetzung zum Empfang. Eine ausführliche Anleitung zum in Betrieb nehmen des SDR Elektor ist hier zu finden. Die Erfahrungen von SDRelektor Benutzern zeigen, das eine geeignete Soundkarte zum Betrieb absolut notwendig ist.


Der SDRelektor ist ein echter SDR Empfänger. Das bedeutet, das die Hardware nur einen Teil des Empfängers darstellt. Der restliche Empfängeranteil wird über Software realisiert.

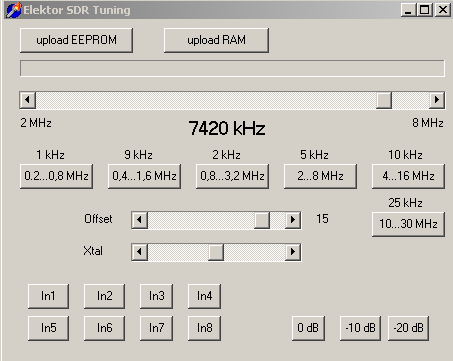

Zum Betrieb notwendig ist die Steuersoftware des Empfängers. Hier zu sehen die original Software von B. Kainka.

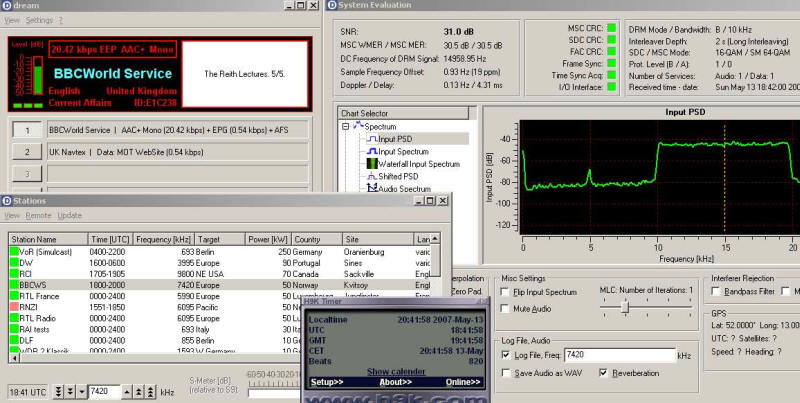

Exemplarisch wurde hier BBC auf 7420 kHz gewählt.

Dream ist als DRM Software für die Decodierung des digitalen Signals zuständig. Für den Betrieb am SDRelektor muss Dream im IQ Modus gestartet werden. Hier eine kleine Anleitung und Hinweise zum DRM Betrieb.


Zum Empfang mit dem SDRelektor muss Dream mit der Option -c 3 gestartet werden.

Um das zu erreichen kann man an einen beliebigen Ort, z.B. auf dem Desktop, eine Verknüpfung zur Dream.exe erstellen.

In die Eigenschaften dieser Verknüpfung trägt man in der Zeile Ziel hinter dream.exe die Option -c 3 (oder -c 4) ein.




Beim nächsten Start der Software Dream über die angelegte Verknüpfung startet diese im IQ Modus.


Im Empfangsspektrum ist das DRM Signal bei 15 kHz deutlich zu erkennen.
Bei Blitzsauberen Bedingungen besticht der SDRelektor mit über 30 dB SNR.

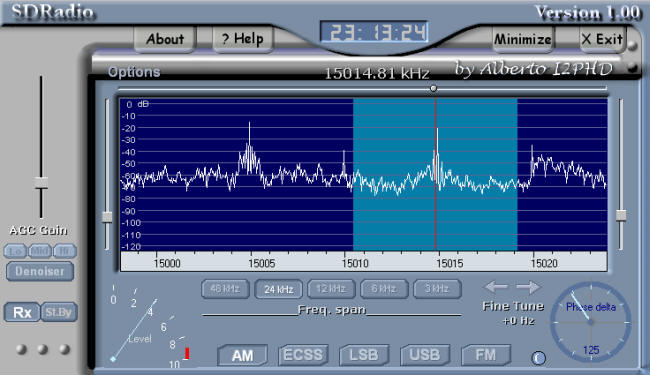

Für den AM Empfang bietet sich die Software SDRadio an.



SDRadio bietet alles was ein ordentlicher Empfänger braucht und ist als IQ Software konzipiert. Die Bedienung ist intuitiv. Nach dem betätigen des RX Buttons beginnt die Software ihre Arbeit. Hier im Bild dargestellt die DW auf 6075. Mit der Maus kann die Bandbreite in Echtzeit genauso verändert werden wie die Umschaltung in Einseitenbandtechnik. Über den Option Button kann die Software an die Hardware angepasst werden.





Hinweise zum DRM Betrieb mit dem SDRelektor

Zu den Empfangsvergleichen des SDRelektor


Elektor Projekt SDR Die offzielle Projektseite mit dem Original Artikel, weiterführenden Informationen  und der Software zum Download

SDRelektor Die Seiten zum Empfänger von B.Kainka

SDRadio Die Audio IQ Software SDRadio

DRMRX Forum Diskussion rund um den SDRelektor im Forum von DRMRX

Diese Seite befindet sich noch im Aufbau. Stand: 02.09.2012
